Схемы подключения радиаторов отопления



Схемы подключения радиаторов в зависимости от направления потока теплоносителя







Очень много заказчиков задают один и тот же вопрос - "мне поменяли радиаторы отопления" - верх горячий, низ холодный. Что делать?

Или другой вопрос  - половина батареи только горячая, можно что - то изменить?



Проблем отопления очень много. Но основная ошибка - не учитывается направление потока теплоносителя.

В нижеприведенных  схемах попытаюсь объяснить проблемы слабой теплоотдачи  приборов отопления.











 Боковое подключение. Подача сверху.  Боковая схема подключения радиатора.

 Боковая схема подключения радиатора   Боковая схема подключения радиатора

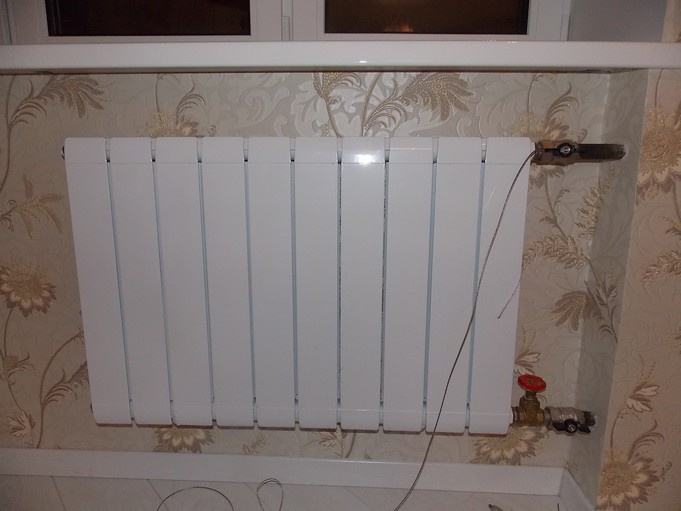

На фотке "приколюха", - переделывали слив у окна, и к новой батарейке привязали шуруповерт. Вдруг выскользнет из рук. Так со шнурком и "сфоткал".

Самая простая схема - подача - сверху - вниз. При таком направлении теплоносителя - сверху - вниз боковое подключение - идеальный вариант.

Для биметаллических радиаторов отопления до 6 - 8 секций. Свыше 6 - 8 секций - биметалл, лучше применить диагональную схему. Последние секции - хуже работают, иногда - еле теплые.

Диагональная схема решит проблему последних холодных секций биметалла. Но диагональная схема дороже по монтажу  на  1 - 1,5 т. руб.



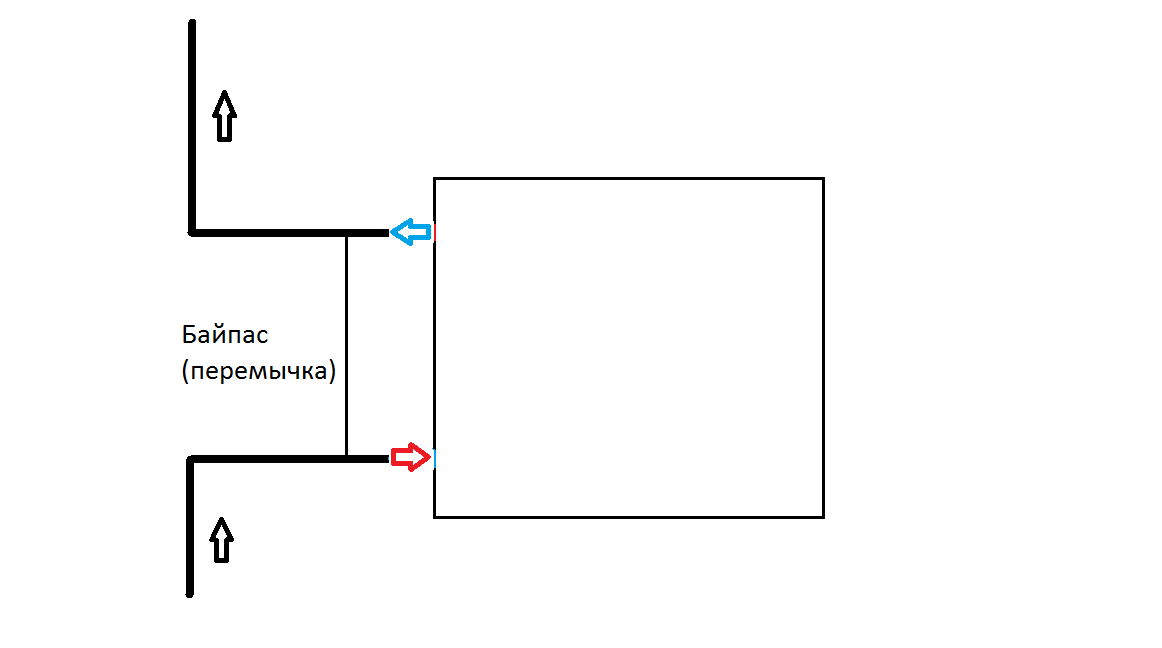

Боковое подключение радиатора отопления. Подача снизу.     Этот вариант, по возможности, лучше не принимать во внимание.



Подача - снизу - верх. При такой схеме боковое подключение  - вариант не очень. Особенно для биметалла. Верх - горячий, низ - холодный. Алюминий еще прогреет, из-за конструктивных особенностей. Биметалл - встал, или работает  так - себе. Весь теплоноситель, который поступает в радиатор отопления, тут же "улетает" верх, дальше по стояку. Нет, условно, циркуляции по отопительному прибору. Батарейка работает некорректно. Требуется перенаправление подачи, что бы горячий теплоноситель не "уходил" из радиатора сверху. Падение кпд радиатора до 20 - 40 %. Установить радиатор отопления при такой схеме можно. Радиатор будет греть (работать). Но с меньшей теплоотдачей. Решить вопрос можно простым добавлением секций к расчетному количеству. Экономия на монтаже - затраты на покупку большего радиатора отопления.

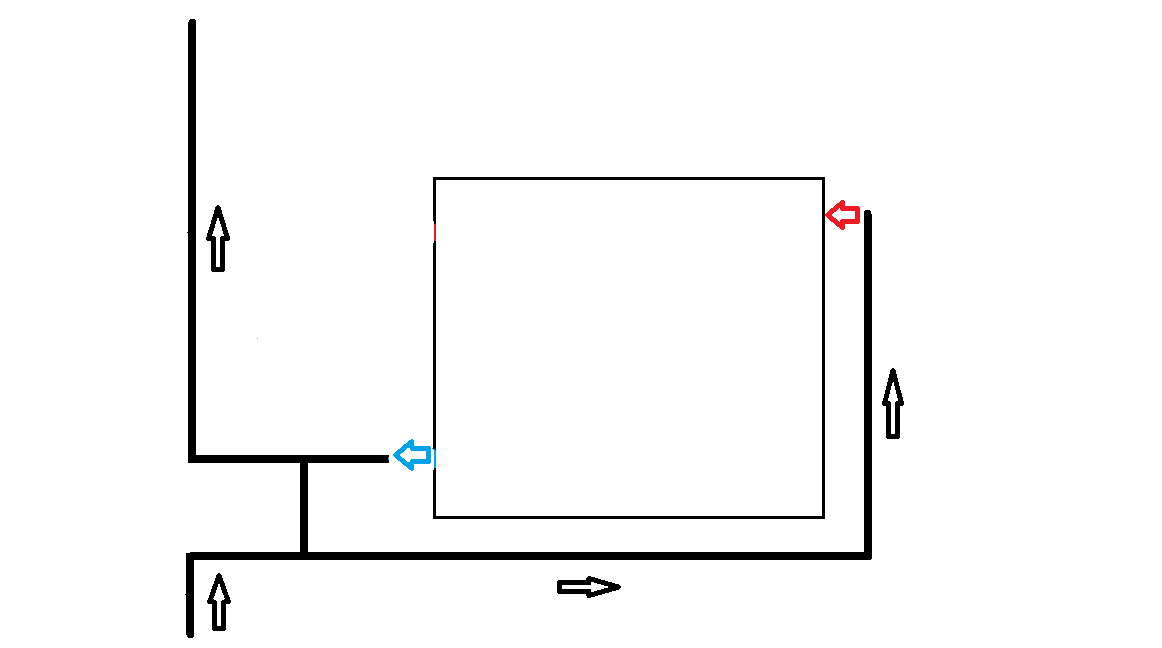

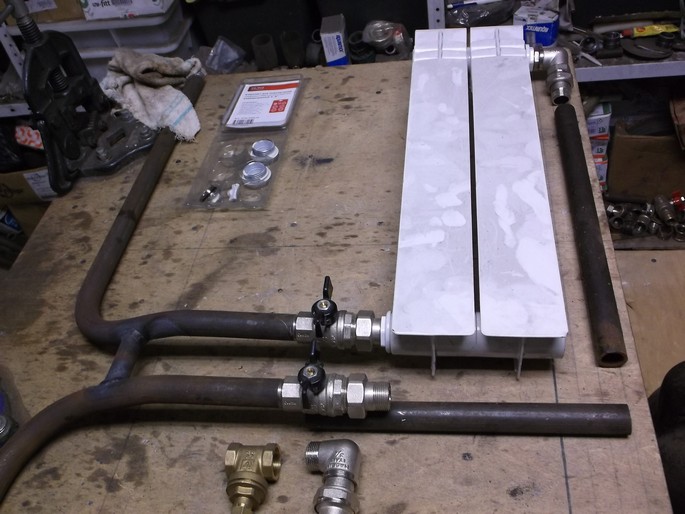

Диагональная схема подключения радиатора. Подача снизу.  Диагональная схема подключения радиатора



Идеальная схема подключения алюминиевых и биметаллических радиаторов при движении теплоносителя снизу - верх.

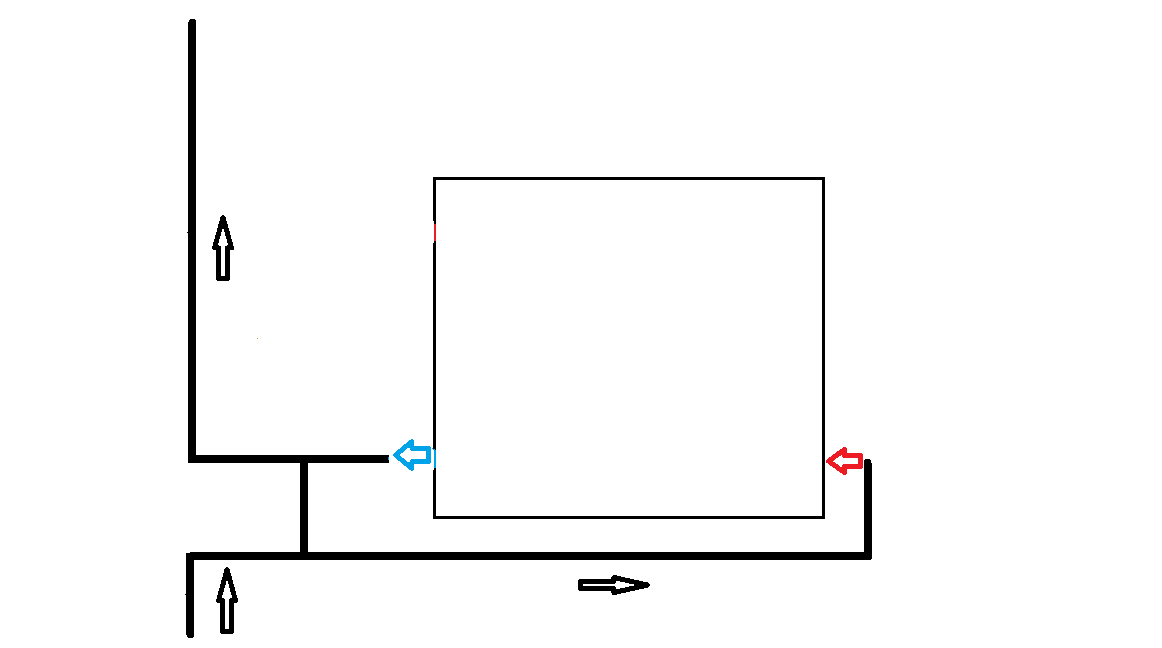

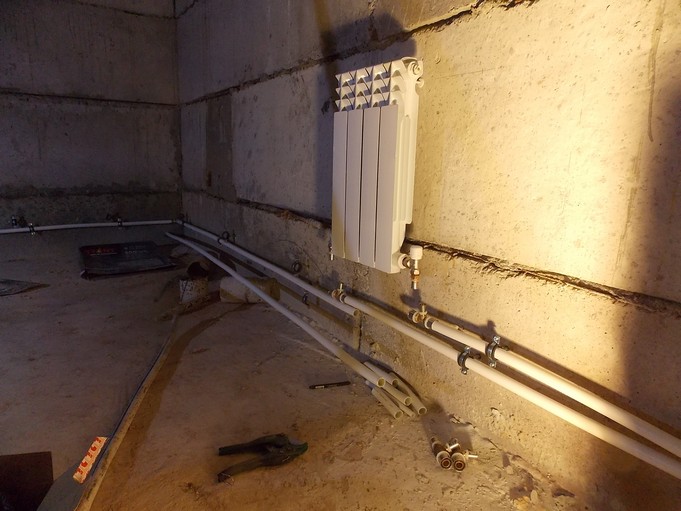

Нижняя схема подключения радиатора. Подача снизу.  Нижняя схема подключения радиатора  Нижняя схема подключения радиатора



Аналогичная схема предыдущей. Но у этой схемы нет калача справа.  Подъема трубы верх. Ничего не "торчит".  Эта  схема для эстетов. Но у этой схемы есть недостаток - падение кпд радиатора - 5-10% по сравнению с предыдущей схемой. Основная схема подключения радиаторов в коттеджах.
