Система отопления с естественной циркуляцией теплоносителя

Что это за схема



Специально для Ларисы Владимировны



Просто топишь печку - и все - и крутить ничего не надо

И роллы если сыроваты можно обжарить.......Все ведь работает.....

А не как у некоторых.....Кто в теме = рабоче - нерабоче - крестьянских коттеджищ... Тот поймет



В народе многие называют проще - гравитация. типа жаргон

Естественная схема циркуляции теплоносителя это не миф. Это правда. Система отопления может работать и без насоса. Например когда нет электричества. Когда неохота париться с аккумами заряжать их и тд.

Можно выстроить отопление таким образом что теплоноситель двигался и без насоса. Все под наклоном или все под уклоном. Кто как смотрит.

А можно и с насосом как в дополнение к естественной циркуляции как к схеме.



Принцип работы схемы отопления с естественной циркуляцией.

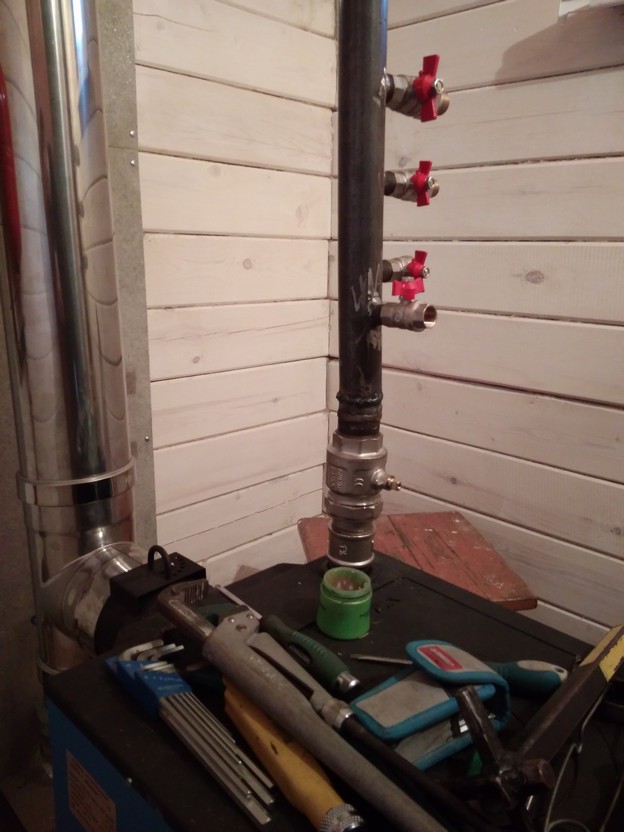

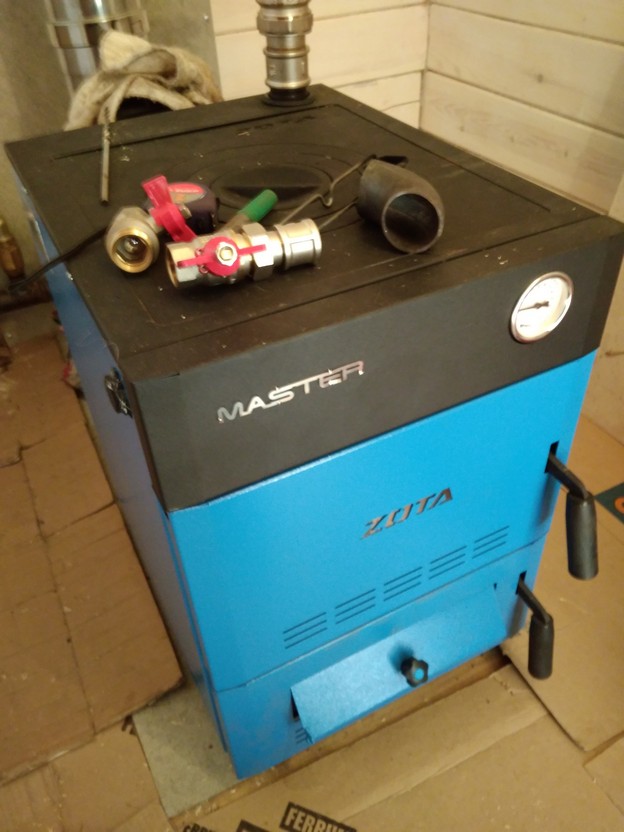

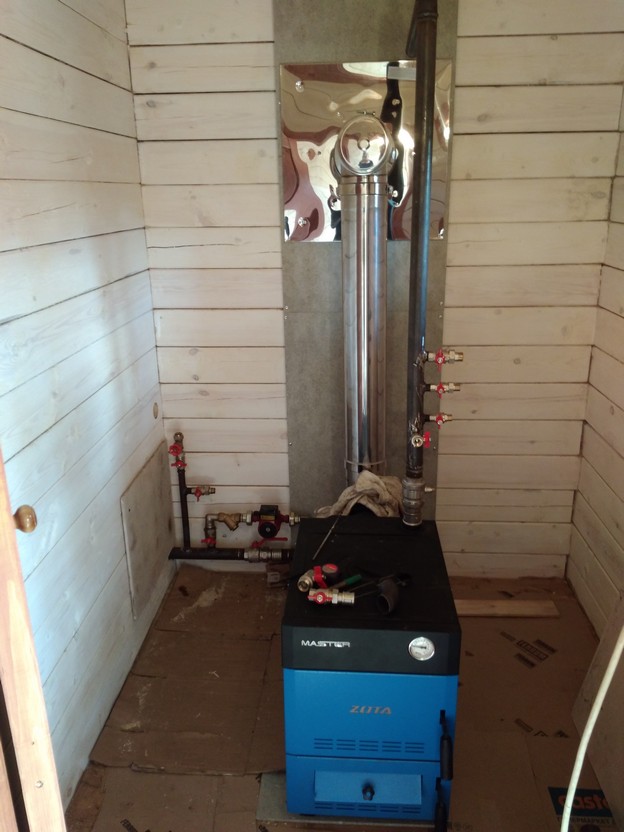

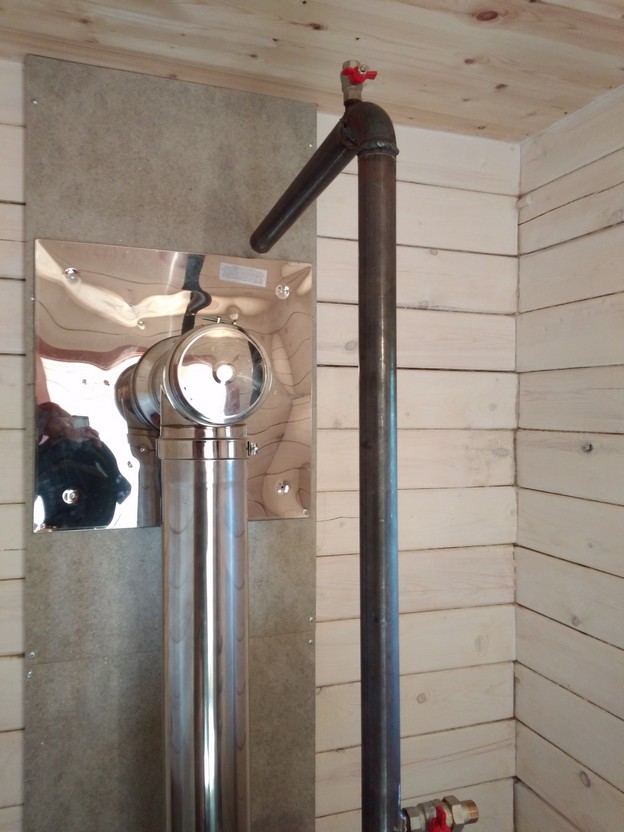

Теплоноситель, в данном случае вода нагреваясь в котле отопительном расширяется становясь менее плотной поднимается вверх. Чтобы разогнать, увеличить скорость воды, делаю определенной длинны вертикальный участок трубопровода. Подачи. Так и называется - разгонный участок. Этот участок сразу после котла. Это важно. Сразу. не где то за Ревдой, а сразу.

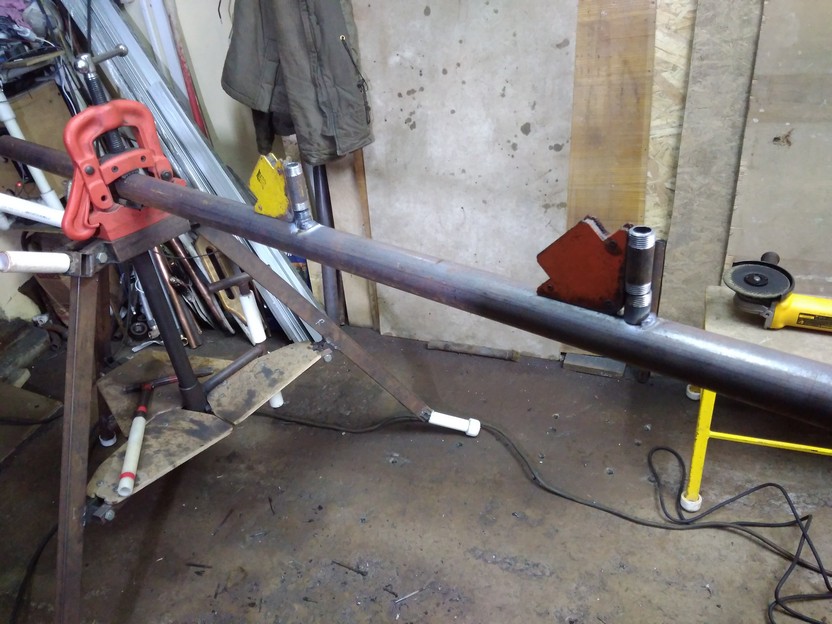

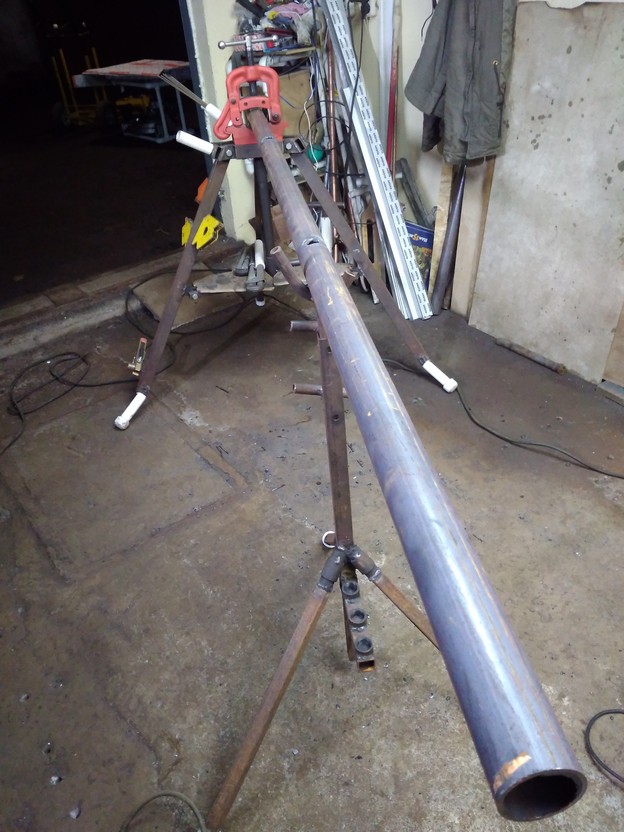

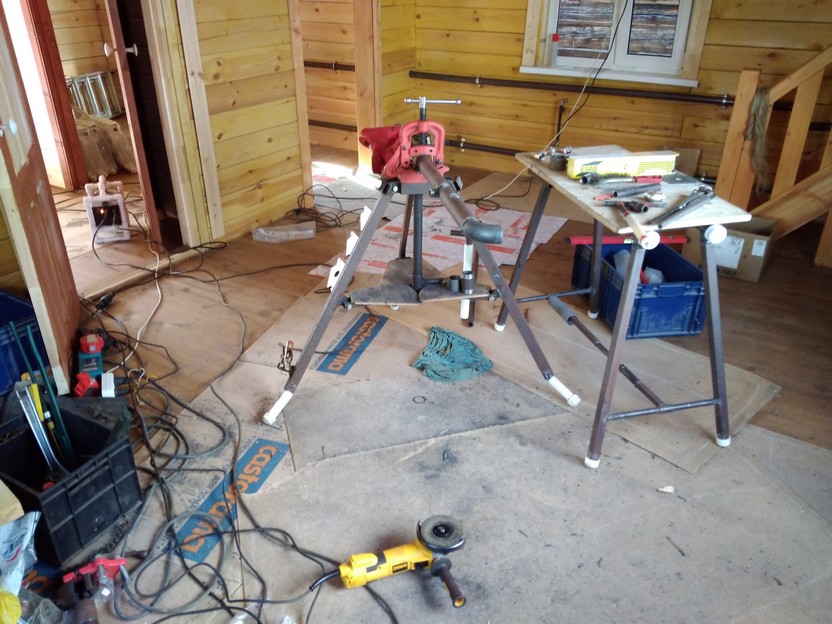

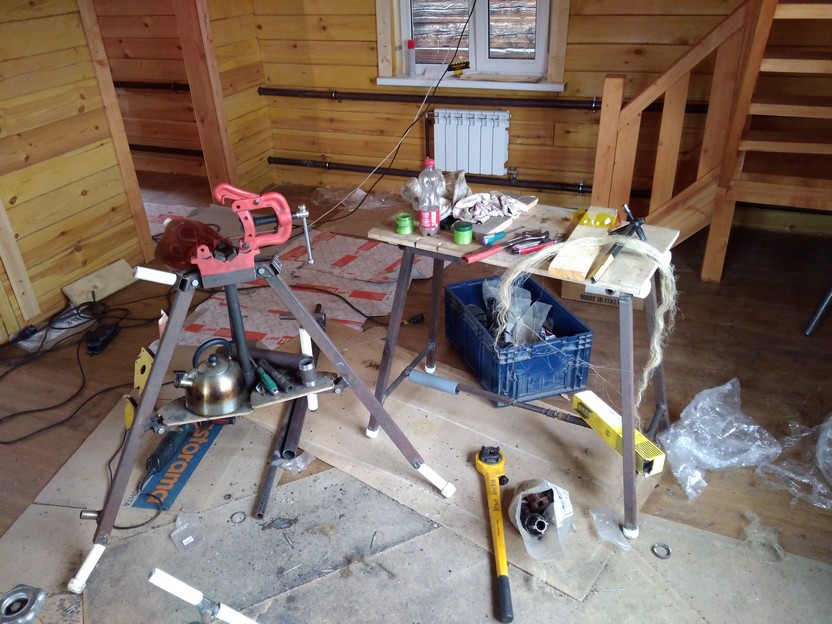

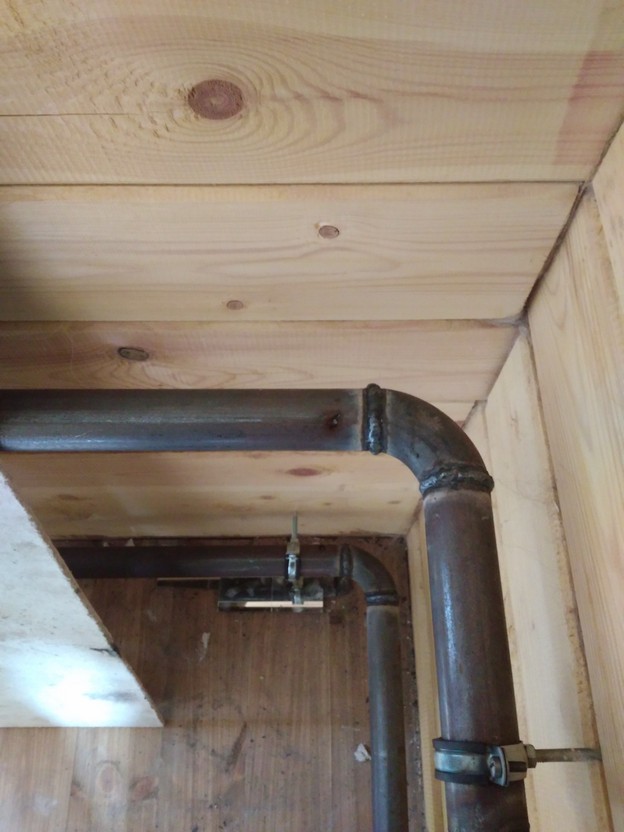

Далее поворотами, да хоть как подача с вертикала плавно переходит в горизонталь. Диаметр трубопровода зависит конечно от длины всей трассы но не менее ду 32. Лучше 40. Не путать, не ср..ый  полипропилен 40 а проходной диаметр без заужений ду 40. В данном случае железная труба для блонди а так - ВГП ду 40. Трубы водогазопроводные. Резьба на таких трубах для соединения - это жо..а и очень жестоко. нужен сварщик. Ищем сварщика. Если находим то продолжаем монтаж дальше. если нет то уговариваем заказчика на трубы с нанотехнологиями которые покоряют космос - полипропилен. Мне даже это слово писать не хочется. Пылимропилен блин. Нос этой пластмассой гравитация не будет работать. А если и потянет - то нестабильно. То есть отопление - то его нет. Нужен насос для стабильности. Но так как в начале было условие - без насоса как быть?

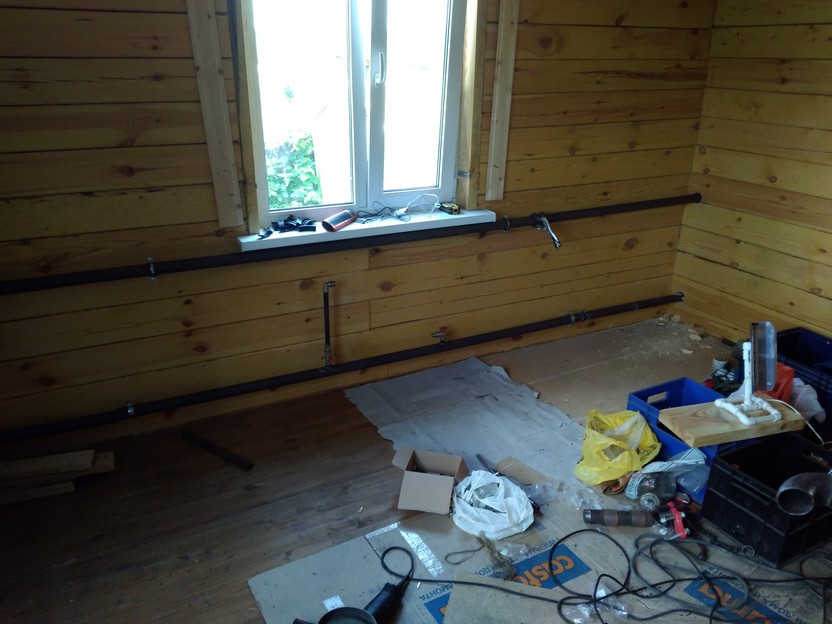

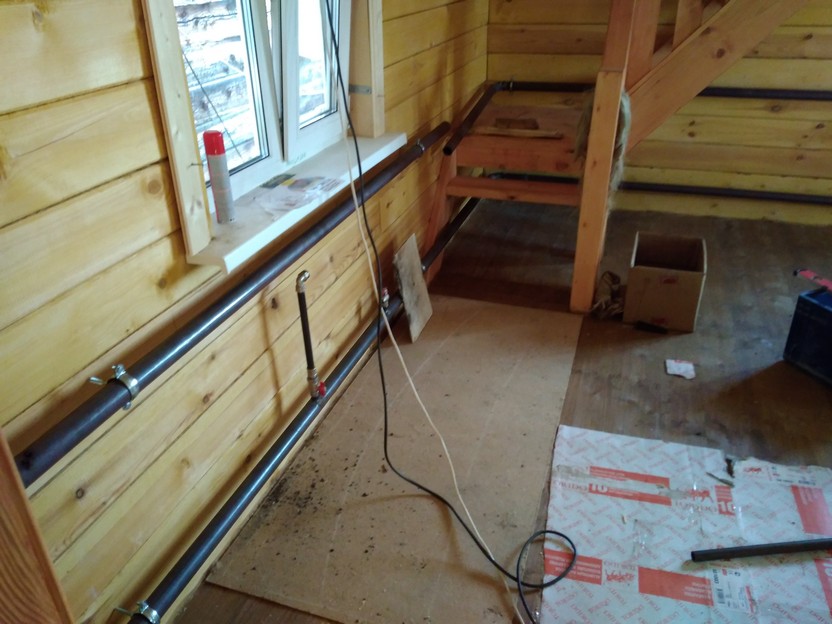

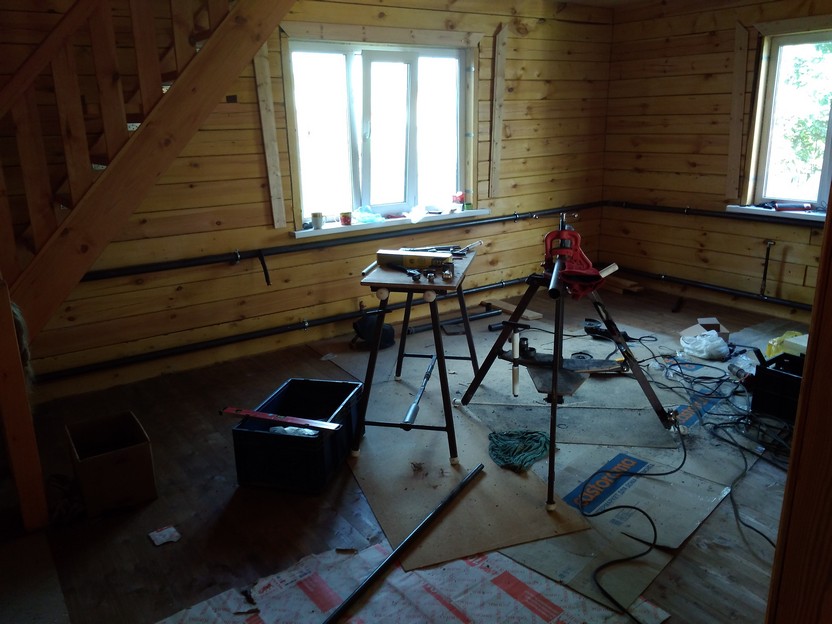

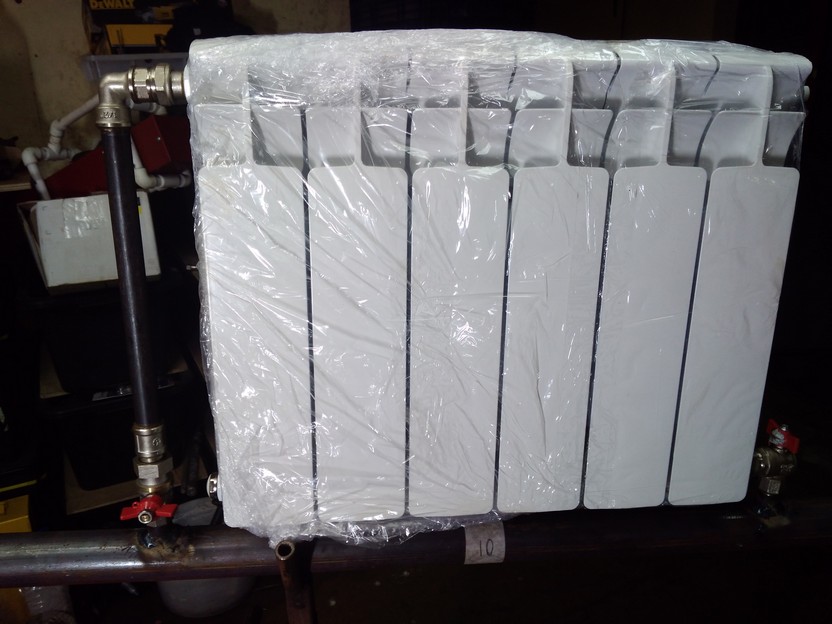

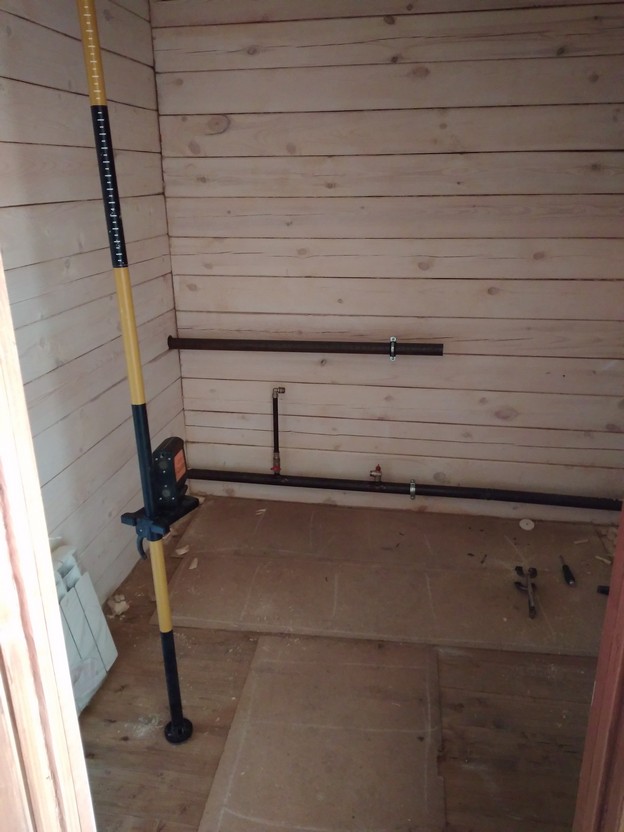

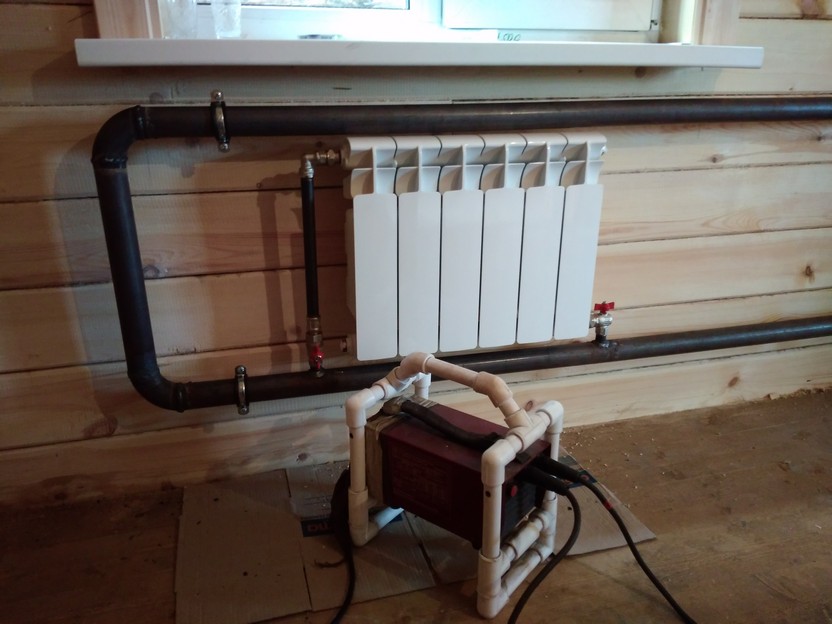

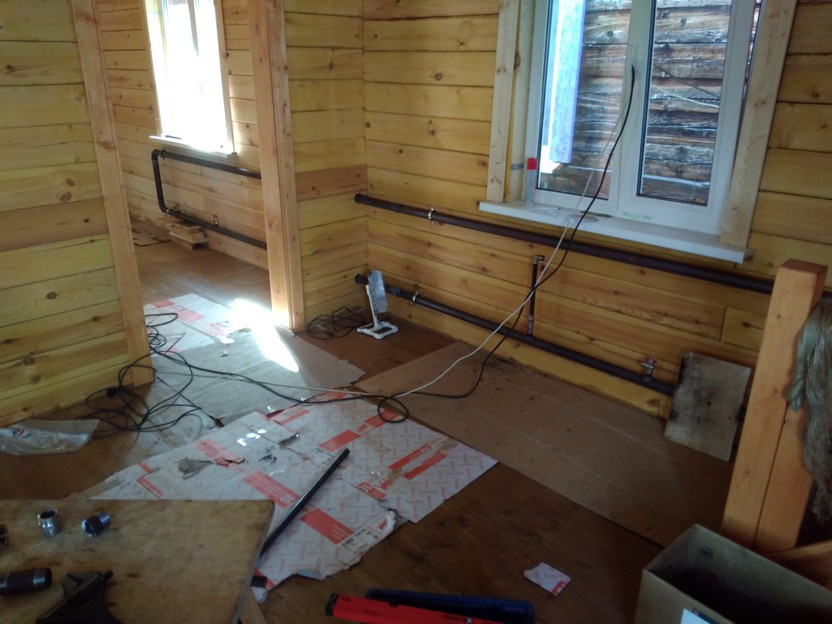

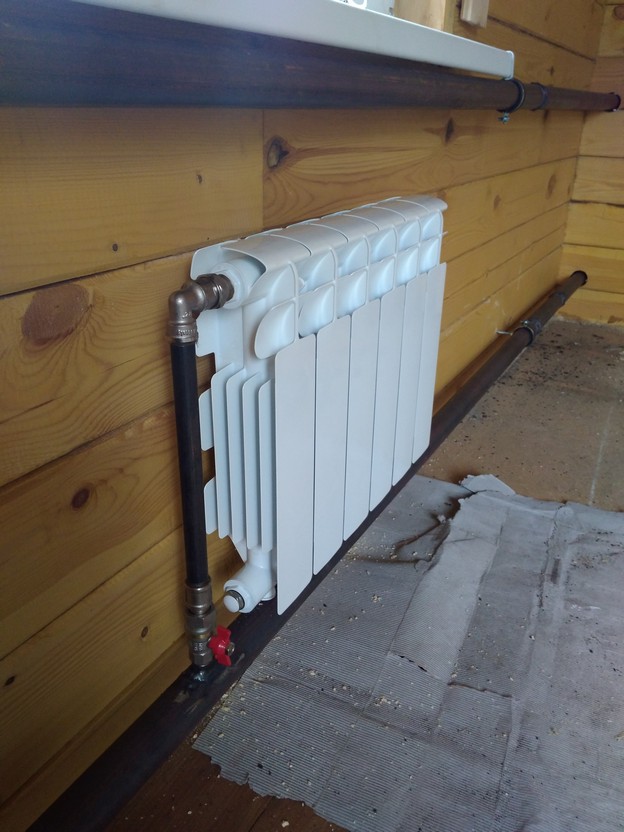

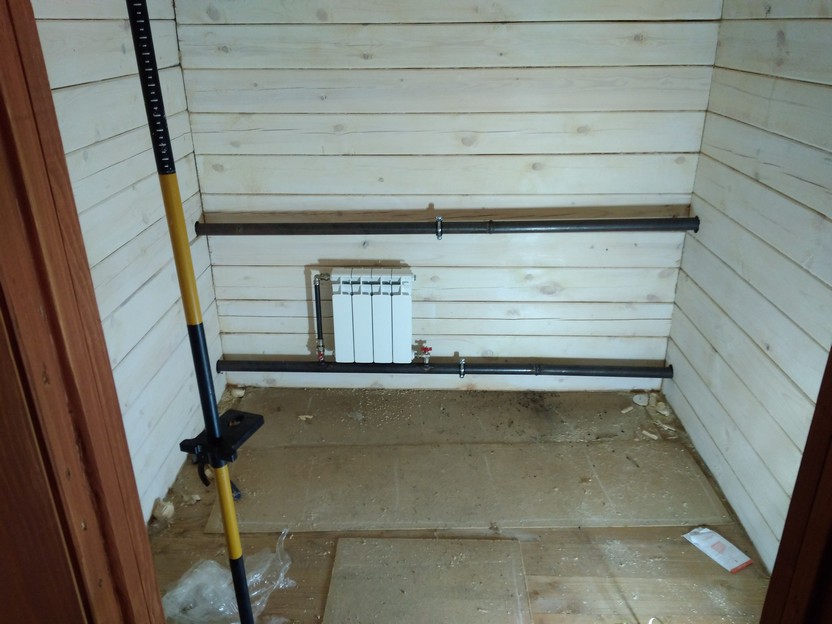

Горизонтальные участки подачи и обратки обязательно имеют уклон. Ну у кого то - наклон. В этом случае на свой страх и риск уклоны минимальные 5-7 мм на метр. Потому что не влазило. Именно в этом доме решили проэкспериментировать и к гравитации прилепить еще радиаторы отопления. Для повшения теплоотдачи да и для эстетики + регулировке. Жарко работают только трубы батареи выключены. Холодно - можно включить батареи. Батареи заметьте подключены паралельно, а не последовательно как в букваре пишется. Заказчик переживал что при такой схеме подключения будет все хреново. Его сомненьия не оправдались.

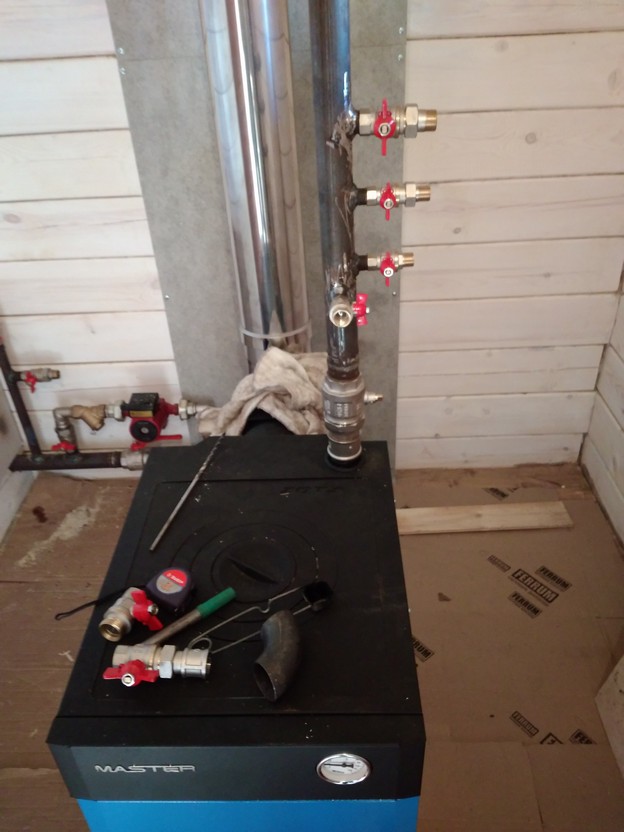

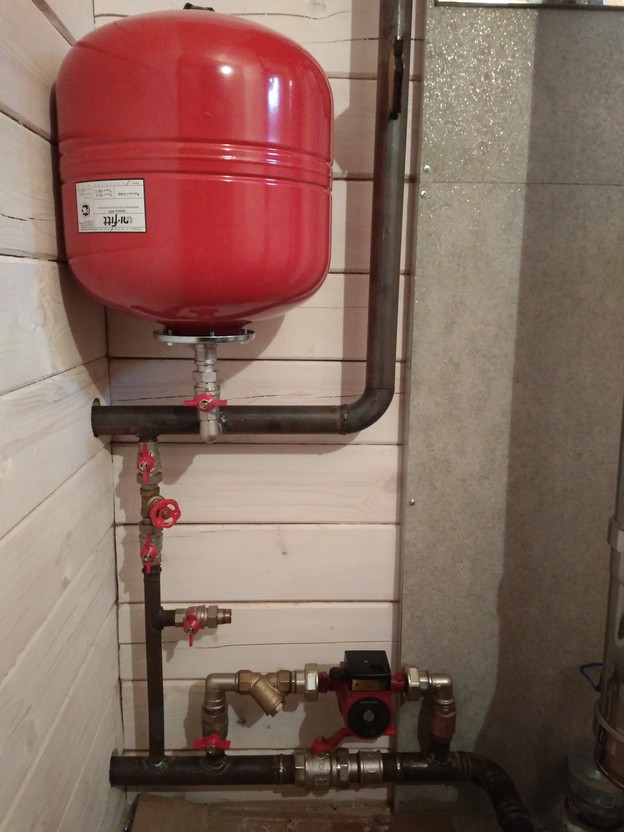

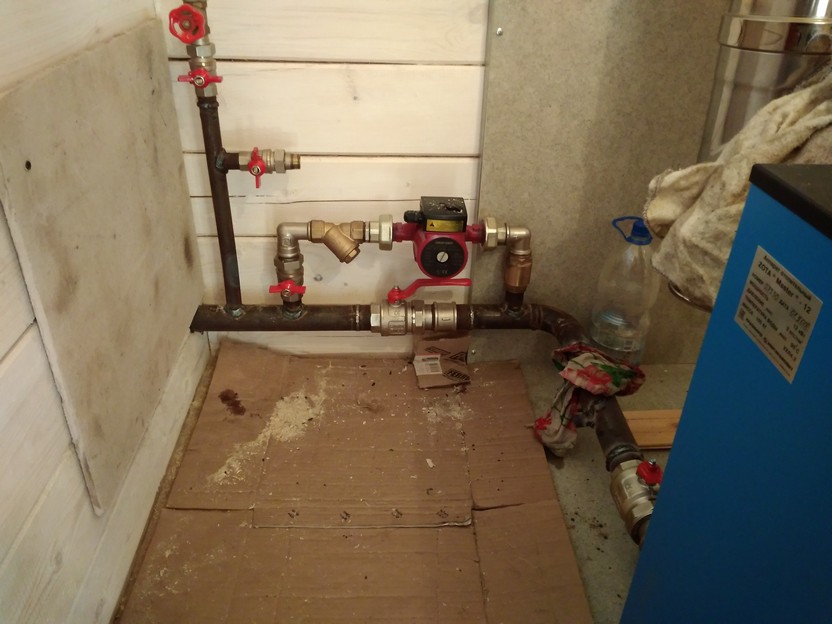

Ах да кто внимательнее смотрел картинки увидел в углу котельной насос. Это не обман. Там правда стоит насос. Так это не гравитация и никакой естественной циркуляции нет? Есть.

Данная схема - это комбинированная схема естественной циркуляции. А когда есть электричество или для повышения кпд тепла - то принудительной циркуляции с помощью насоса.

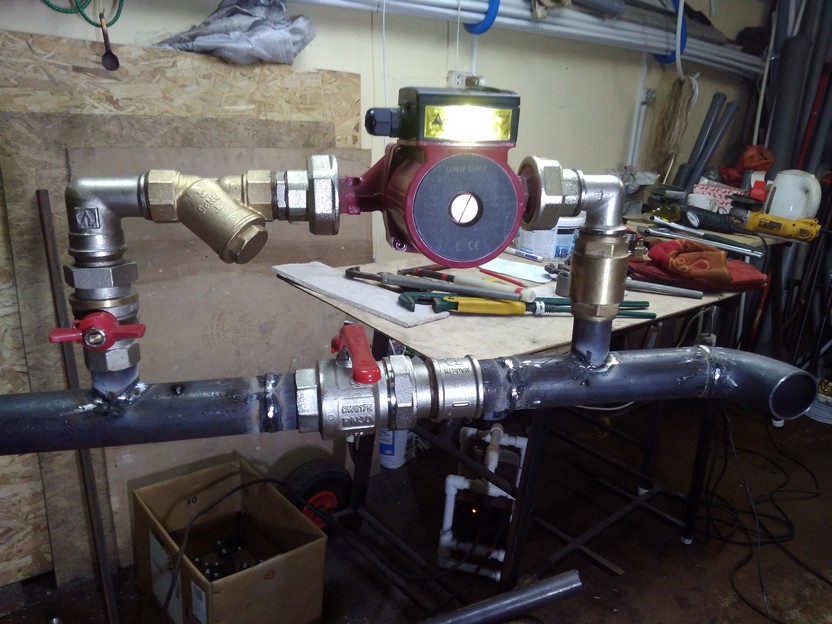

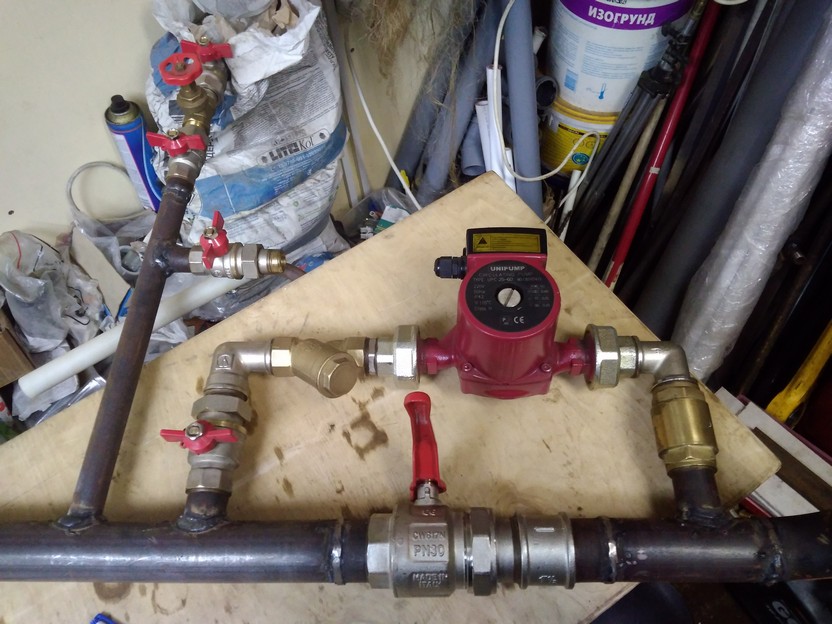

Насос то стоит на обводном канале и естественной циркуляции не мешает. Т к не создает своей крыльчаткой сопротивления для прохода теплоносителя.
