Гидрострелка  (Гидроразделитель)





Многие, кто хоть немного разбирается в отоплении, часто задают вопрос - что такое гидрострелка? Нужна ли она вообще? А если нужна, то какое ее назначение? А если нужна, то можно как-нибудь без нее обойтись.



Гидроразделитель, он же гидрострелка, штука в принципе нужная, если у вас планируется хоть какая-то, относительно грамотная система отопления.



Гидрострелка - это, "грубо говоря" кусок "толстой"  трубы, заглушенной с обоих сторон,  с двумя входными трубками и с двумя трубками выхода.

Но не все так просто в функциях гидроразделителя. Частенько они просто волшебные.

Работал коттедж, "глючил" как обычно, установили гидрострелку - не узнать работоспособность отопления.

Гидрострелки  бывают  разных видов, но, в основном - это колбы круглого или квадратного сечения.

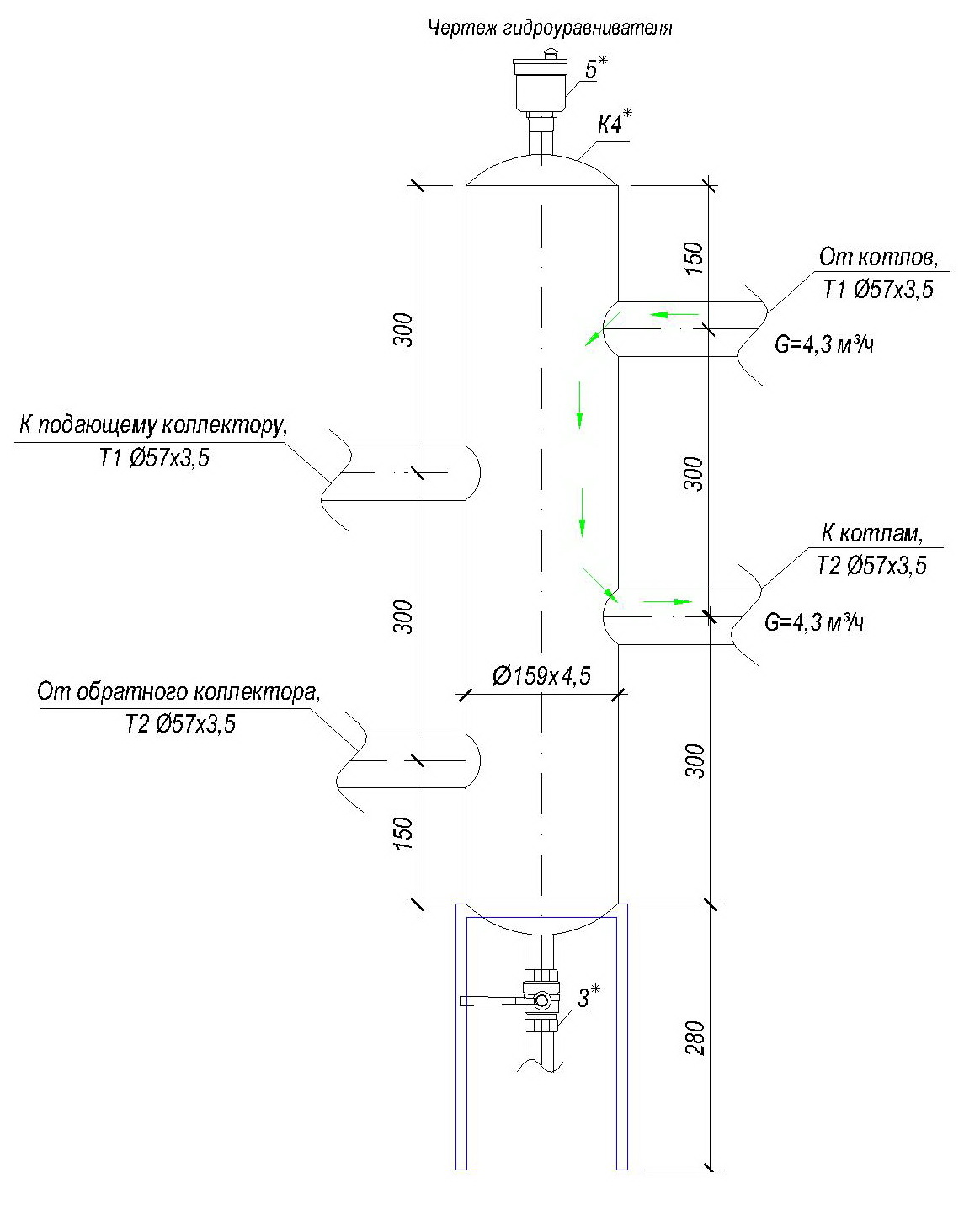

Описание конструкции гидроразделителя:

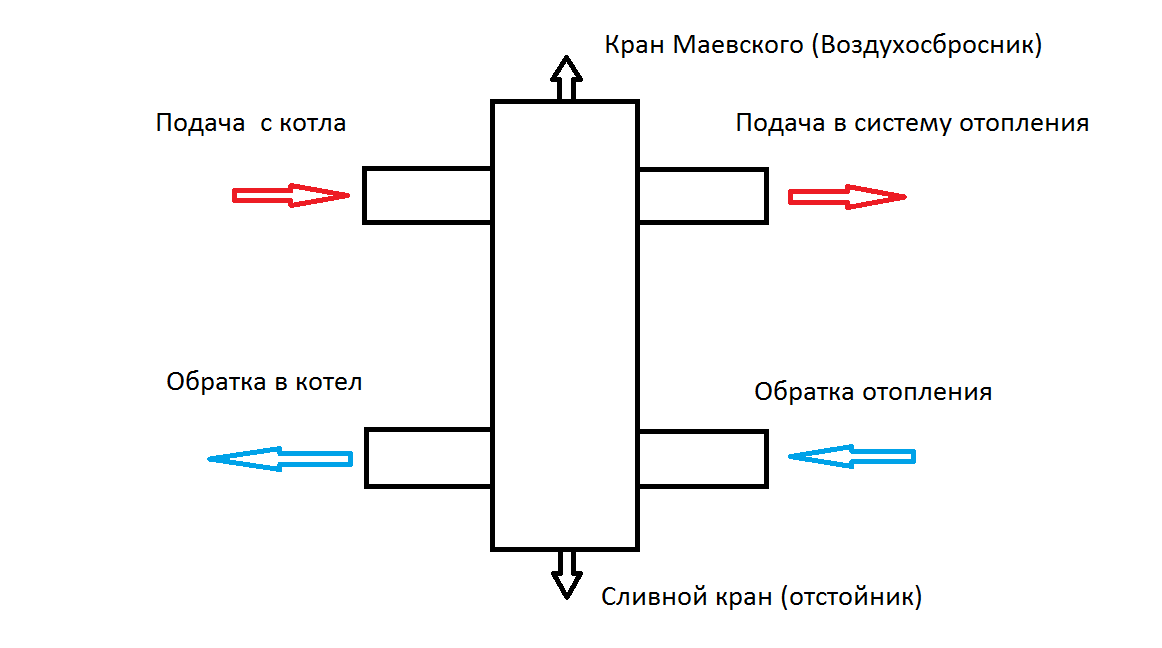

В принципе, на схеме и так все понятно. Вверху - автоматический воздухосбросник. Внизу - кран, сбросник шлама. Вверху, слева направо - подача с котла, вверху справа - штатная система отопления. Внизу - обратка.

Справа - отопление, слева - к котлу.

Простая конструкция гидроразделителя позволяет теплоносителю внутри конструкции перемещаться свободно к любому из четырех патрубков.





Зачем нужен гидроразделитель.

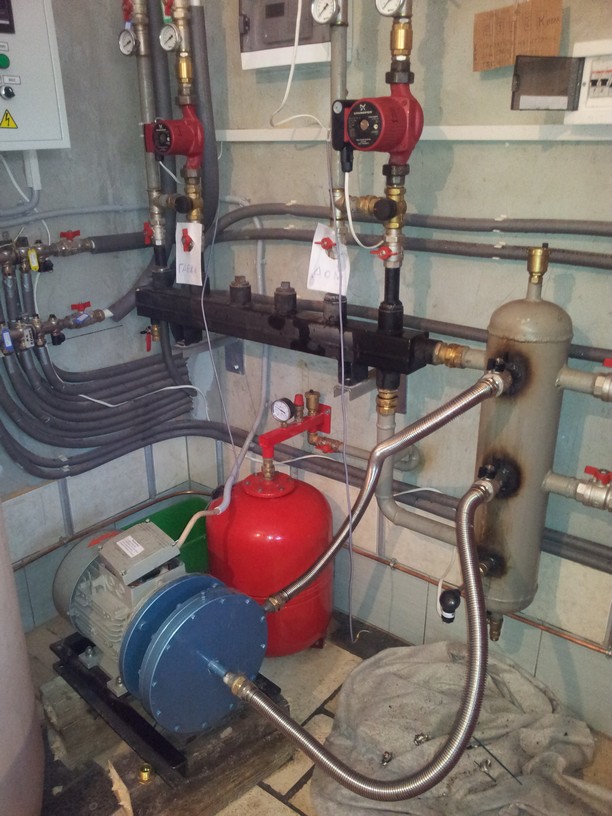

Пример. Стандартная схема отопления двухэтажного дома с подвалом и гаражом. Четыре контура отопления.



Установлены два коллектора. Подача и обратка. Выходы из коллекторов - это отопительные контура. 1 - Подвал. 2 - 1 этаж. 3 - 2 этаж. 4 выход - отопительный контур гаража. На каждом выходе их коллектора установлен собственный насос. Это прежде всего приводит к качественной  работе в целом отопительной системы.

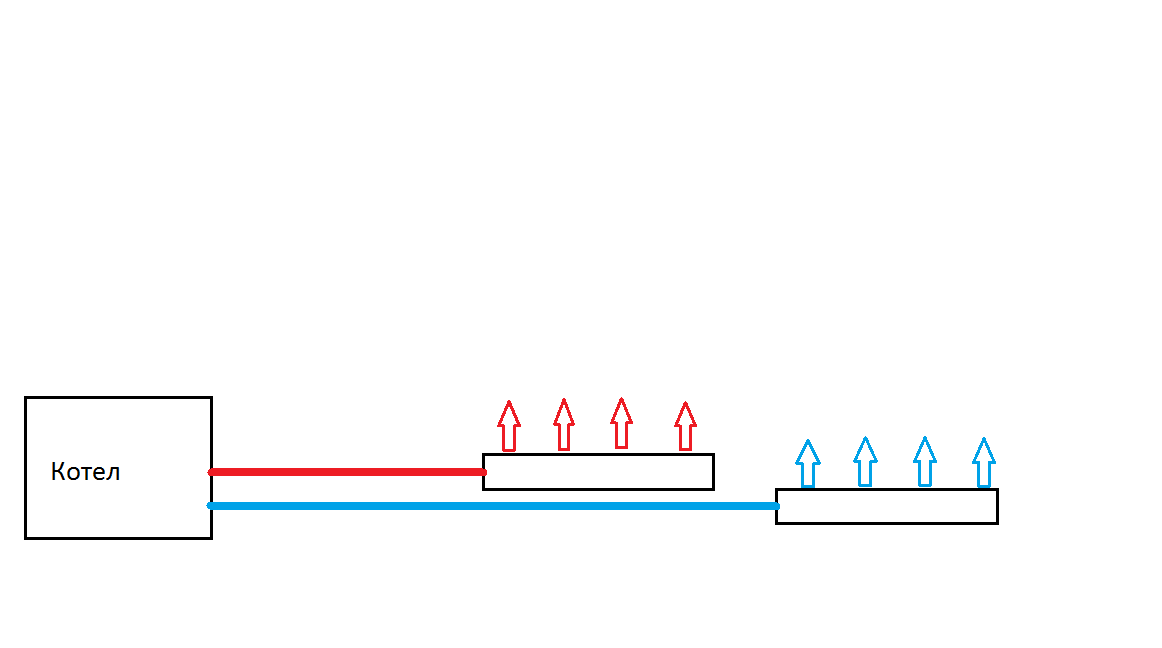

Минусы работы отопительной системы без гидроразделителя:

  • Возможный перегрев теплообменника котла (мелочь конечно - но неприятно).
  • Неравномерная работа котла - система в целом работает скачками. То много то мало.
  • Возможно, что проявляется такое явление - более производительный насос "перетягивает" более слабого "собрата" по одному из контуров.
  • Регулировка температуры теплоносителя возможна только  регулировкой самого котла. Это огромный недостаток. Пример. В подвале холодно, а на втором этаже жарко. Существуют, конечно, способы как устранить эти явления, но проще при проектировании коттеджа, его котельной, в проект заложить гидроразделитель.

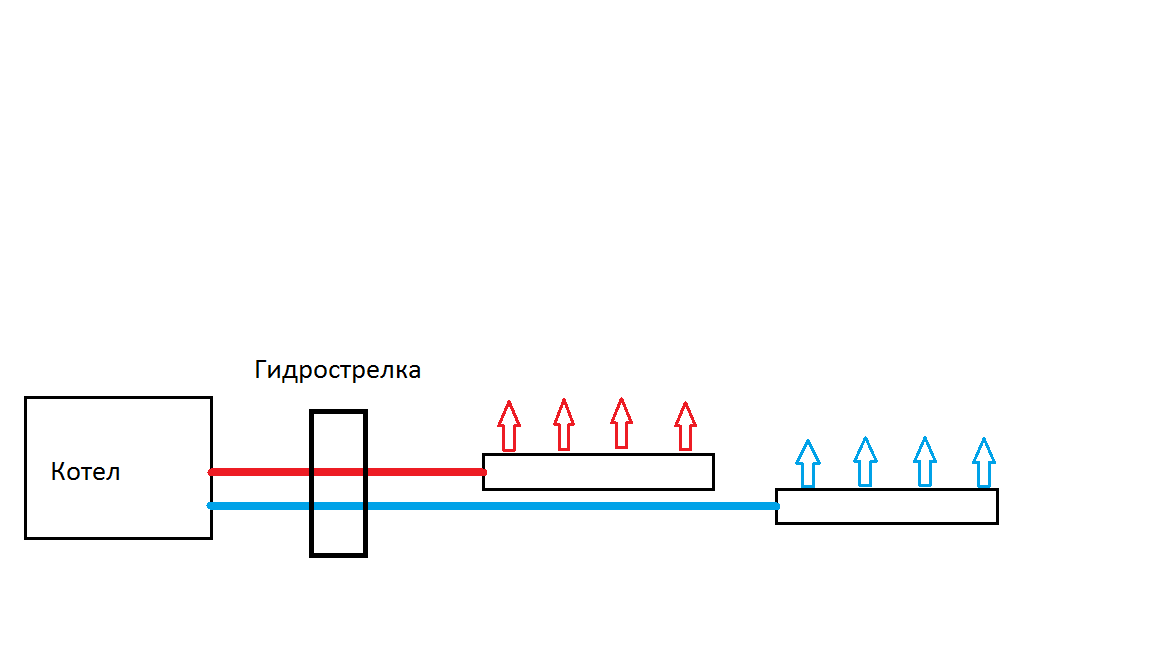

Плюсы работы отопительной системы с гидрострелкой.





  • Насосы на контурах становятся независимыми. Каждый насос работает именно в нужном (настроенном) режиме.
  • Постоянный расход теплоносителя через теплообменник котла.
  • Свободная регулировка каждого насоса
  • Каждый насос - свой расход.
