Диагональная схема подключения радиатора отопления на сварку

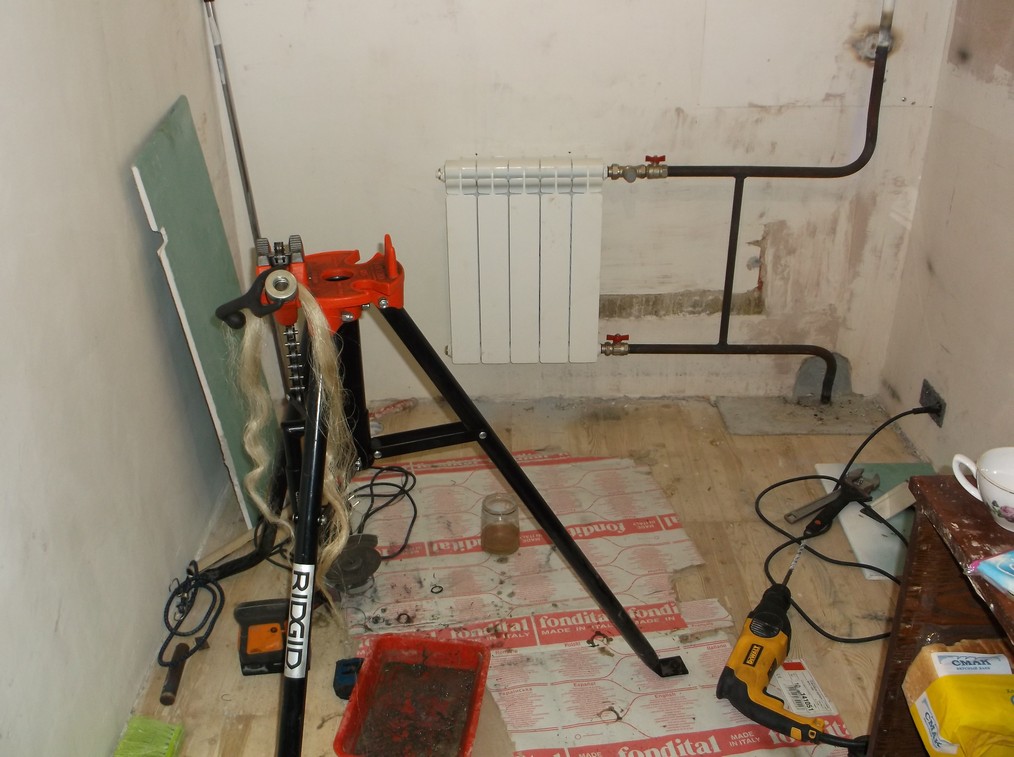

Обычная схема. Стандартное боковое подключение.



Нормальная схема для алюминия до 10 секций и для биметалла до 6 - 8 секций, при условии, что подача теплоносителя - сверху. Так называемый - верхний розлив.



А если алюминия много (секций), или биметалл, например - 10 - 12, или еще хуже, - подача снизу.



Биметалл - вообще может не работать, боковая схема, подача снизу.



Что делать, если биметалл пошел в отказ?





Боковое подключение  подача сверху





Диагональная схема. Используется для радиаторов с большим колличеством секций и для биметалла.



Неплохо подойдет для последних этажей, где закольцовки систем отопления.



Это представлены фото, когда подача - сверху. Диагональная схема при условии - верхняя подача.





Подача теплоносителя - сверху.





Замена батарей на сварку - диагональная схема подключения радиатора  Диагональная схема  Подача сверху   Установка радиатора отопления



Диагональная схема подключения радиатора  Диагональная схема подключения радиатора отопления

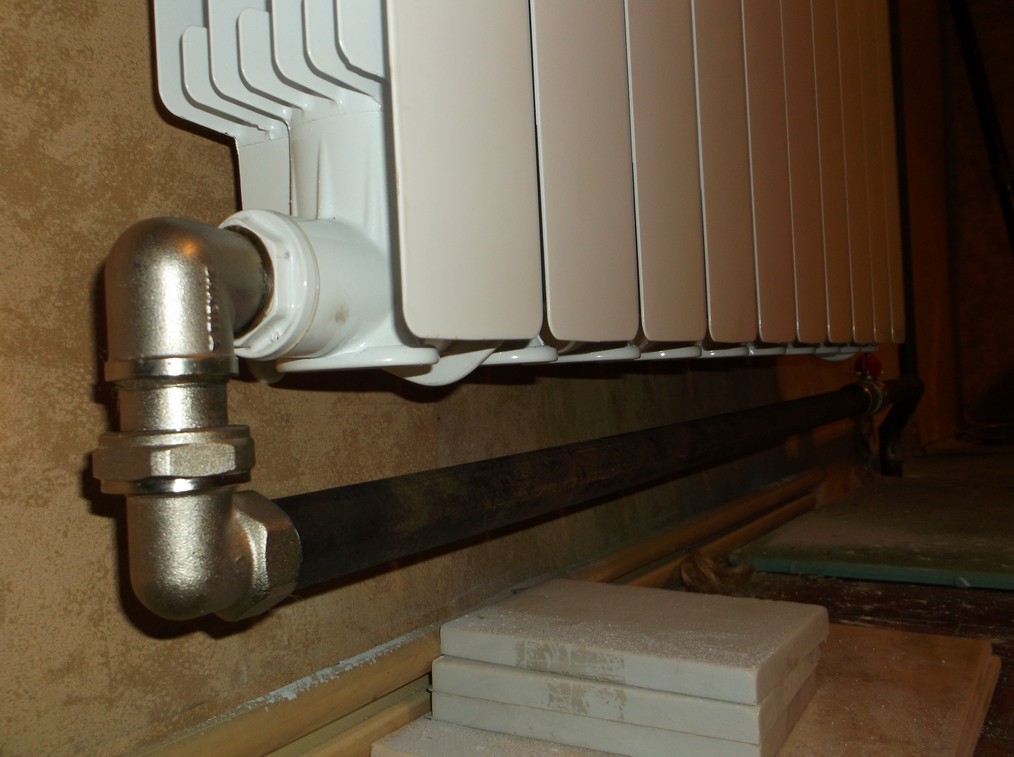

Так же, можно сделать  диагональную схему, когда подача - снизу. И биметалл - работает, греет на все 100%.
